HL0101系列防爆按鈕防爆開關(TS防爆認證、IECEx國際認證、ATEX歐洲認證)

類別：防爆按鈕開關系列


TS防爆認證、IECEx國際認證、ATEX歐洲認證
登錄TD207080047
1.產品防爆型式為：
Ex eb IIC Gb
Ex tb IIIC Db
Ex db eb IIC Gb
Ex db eb IIC T6/T5 Gb
Ex tb IIIC T80 °C / T95 °C Db
2.產品執行標準:
IEC 60079-31 : 2013
Edition:2
IEC 60079-0 : 2011
Edition:6.0
IEC 60079-1 : 2014-06
Edition:7.0
IEC 60079-7 : 2015
Edition:5.0

2.勞動部登錄證號:登錄證書ML081200705XI5

3、主要用途和適用範圍
HL0101-、HL0102-、HL0108-系列防爆按鈕信號燈,用於 1區、2區, Ⅱ類T1～T6 組爆炸性氣體環境、蒸氣環境和/或 T1～ T6组21區、22區可燃性粉塵環境中。
使用環境條件：
（1）大氣壓力: 80～110kPa；
（2）空氣相對濕度: ≤95%RH(+25℃) ；
（3）適用於1區、2區， Ⅱ類 T1～T6 組爆炸性氣體環境、蒸氣環境和/或 T1～ T6組21區、22區可燃性粉塵環境中；
（4）無破壞絕緣的氣體或蒸汽的環境；
（5）在無顯著搖動、衝擊或振動的場所；
（6）能防滴水及其他液體侵入的地方；
（7）污染等級3級；
（8）安裝類別Ⅱ類。

4、結構特點

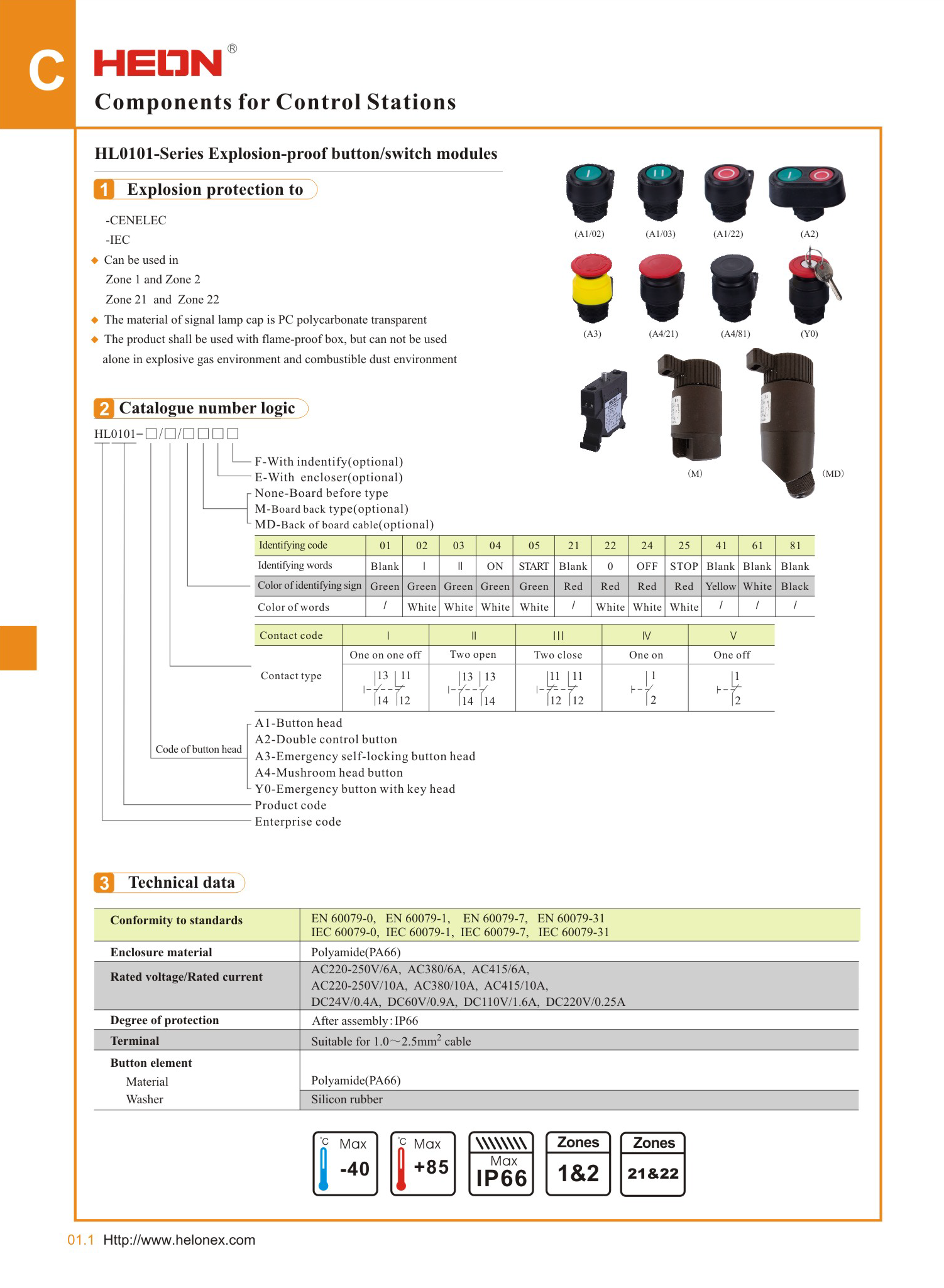

    板後電纜型防爆按鈕/開關模組系列HL0101-/.MD.，帶燈按鈕模組系列HL0101-A...MD和信號燈模組系列HL0102-..MD，均為防爆型“db”結構產品，外部連接設施為防爆型"eb"，用於爆炸性氣體環境。同時也滿足“tb”型防爆結構，用於爆炸性粉塵環境。模組由PA66增強型阻燃尼龍製成，燈模組具有聚碳酸酯蓋。

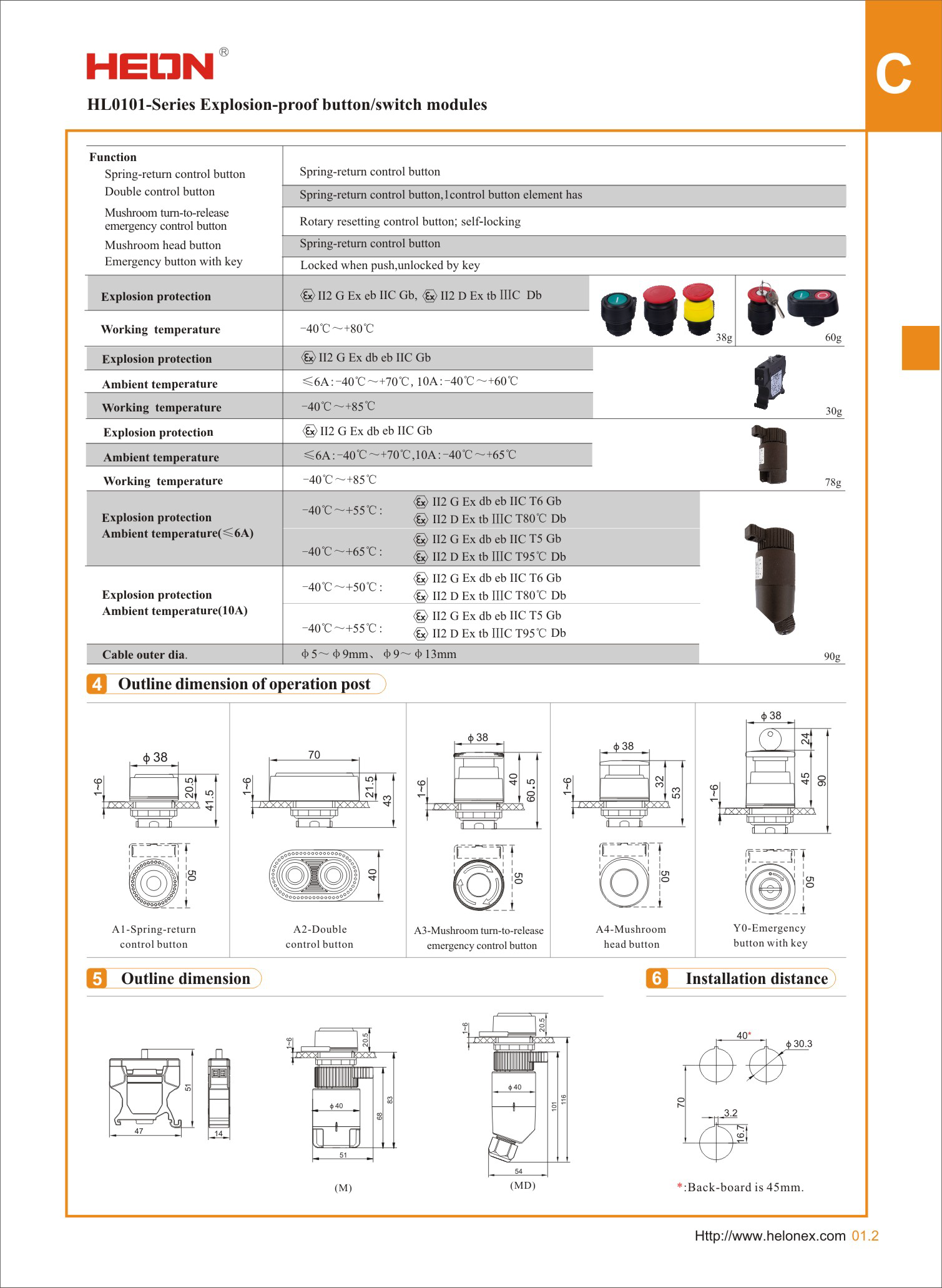

具體使用條件及環境溫度範圍限制如下：
-按鈕/開關模組HL0101-/.MD.：
-40℃...+55℃/+65℃（最大6A），或-40℃...+50℃/+55℃（最大10A）
-帶燈按鈕模組HL0101-A...MD：
-40℃...+55℃/+65℃（最大6A），或-40℃...+50℃/+55℃（最大10A）
-信號燈模組HL0102-..MD：
-40℃...+55℃/+65℃ BACK
